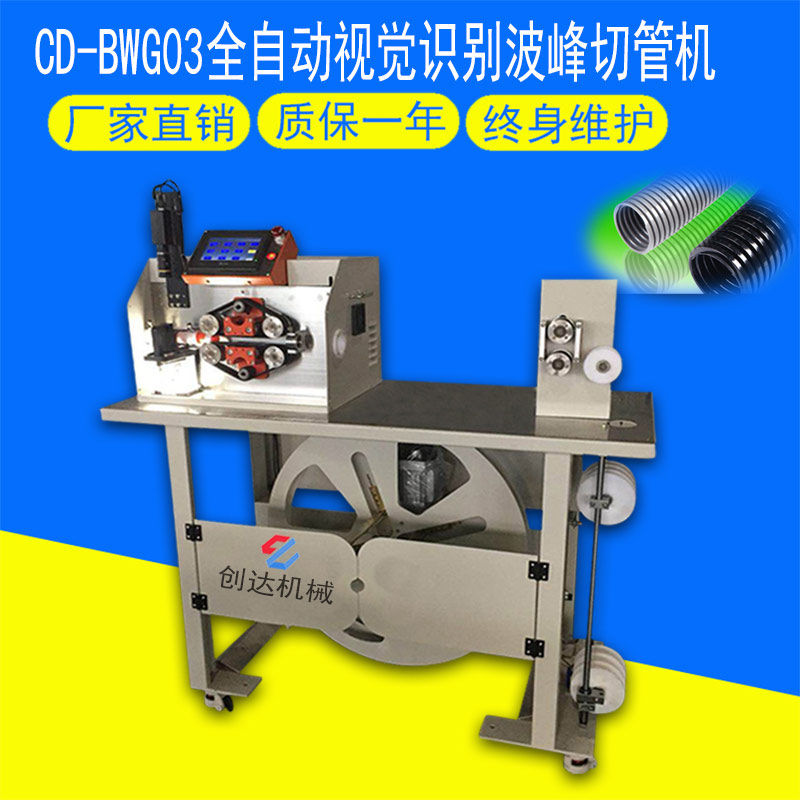

創達機械之全自動視覺識別波峰切管機是采用高速微處理器,專門為汽車線束行業/新能源行業/充電樁/電瓶廠商的波紋管切斷開發設計的,高精度PLC加人機界面控制,視覺成像定位,氣缸夾緊切斷,操作簡單易懂。可用于圓形塑膠軟管,PVC管,波紋管的裁切,加工效率高,穩定可靠。采用步進電機送料,具有送料穩定、自動識別波峰、長度精確的特點。電路采用集成電路,控制穩定,維護簡單。熒幕采用觸摸屏,中網顯示,各種數據一目了然。開縫管及閉合管均可以切斷加工。
設備技術參數:
機器型號 |
CD-BWG03 |
控制系統 |
PLC加人機界面 |
使用電源 |
220V 50-60HZ |
整機功率 |
300KW |
切刀行程 |
30mm |
剪切長度 |
10-9999.9mm |
剪切精度 |
± 0.2mm |
剪切速度 |
10-60條/分鐘 (視長度而定) |
切斷方式 |
視覺成像定位氣缸夾緊切斷 |
外觀尺寸 |
540*560*570mm |
剪切直徑 |
按樣品切斷 |
驅動方式 |
皮帶送料,步進電機驅動 |
加工能力 |
閉合管 |
適用線盤直徑 |
750mm以內 |
適用線盤厚度 |
350mm以內 |
整機重量 |
70Kg |
